Tu proveedor integral de confianza Bridas de lap joint de acero al carbono fabricante
Categorías de productos

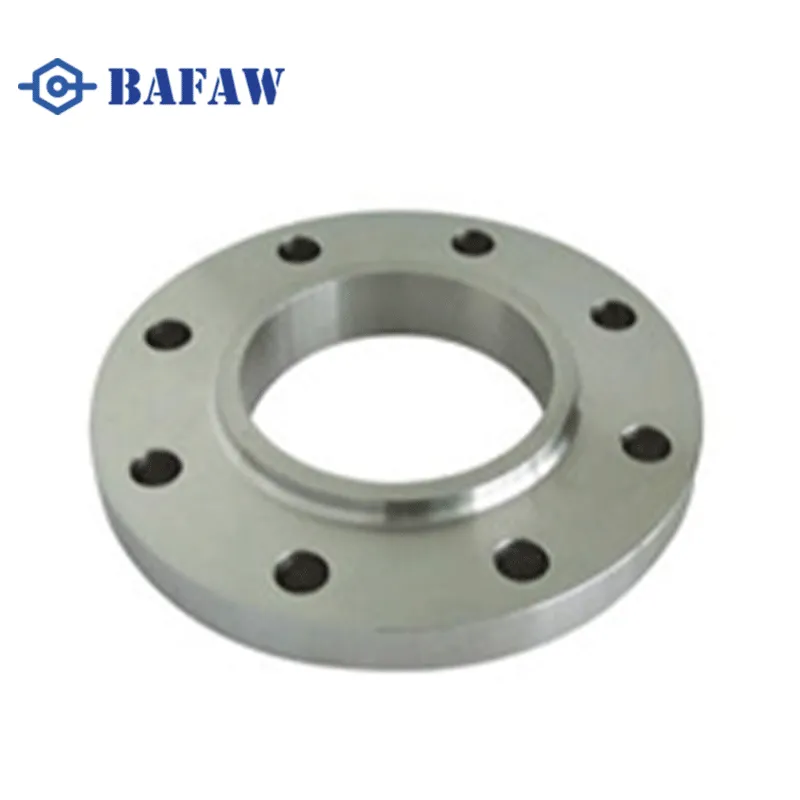

Bridas de lap joint de acero al carbono
1.Tipo: slip on, con cuello, ciega, Socket Weld, roscado, Lap Joint y placa, etc.;
2.Estándar:
(1) ANSI B16.5, A105 150LB/300LB/600LB/900LB/1500LB/2500LB
(2) DIN 2573 PN6 / DIN 2576 PN10 / DIN2502 PN16 / DIN2503 P25-40 / DIN2566 PN16 / DIN2631-2635 RST37.2 O C22.8
(3) JIS SS400 O SF440 5K/10K/16K/20K/30K
(4) UNI 2276/2277/2278/6084/6089/6090/2544/2282/6091-6093
(5) EN1092 PN6/PN10/PN16/PN25/PN40/TIPO1 TIPO2 TIPO 5 TIPO 12 TIPO 13
(6) BS4504 SANI1123 1000/3, 1600/3, 2500/3, brida de acero al carbono T/D, T/E, T/F
(7) AS2129 TABLA D / TABLA H / TABLA E brida de acero al carbono
(8) GOST 12820-80 / 12821-80 brida de acero al carbono
3.Espesor : Sch10, Sch20, Sch30, STD, Sch40, XS, Sch80, Sch100, Sch120, Sch140, XXS;
4.Clase: 150LBS, 300LBS, 600LBS, 900LBS, 1500LBS, 2000LBS, 3000LBS, 6000LBS, 9000 LBS;
5.Tamaño: 1/2 “- 24 “;
6.Tratamiento : aceite anti-oxidación, negro / amarillo / transparente / galvanizado eléctrico / galvanizado en caliente.
Admite inspección por terceros
Servicio OEM/ODM
BAFAW ofrece asistencia integral para sus proyectos de tuberías, proporcionando una verdadera solución OEM/ODM integral que satisface de manera eficiente y fiable sus requisitos personalizados.
Cumplimiento de las normas
Todos los productos de BAFAW cumplen con normas internacionales como ASME, ANSI, DIN e ISO. Proporcionamos informes completos sobre los materiales y las inspecciones para garantizar auditorías de proyectos sin preocupaciones y un uso seguro.
Pedido grande o pequeño
BAFAW ofrece la misma profesionalidad tanto si necesita una producción a gran escala como si solo necesita unas pocas muestras. Nuestro modelo flexible permite un muestreo rápido en todas las categorías y una personalización estable a gran escala.
Especificaciones
brida de acero forjado clase150 dimensiones
Tamaño nominal Diámetro exterior. de brida Grueso. de brida Diam. de cara elevada Diámetro del cubo en la base Diámetro del cubo en el punto de soldadura Longitud a través del cubo Número de agujeros Diam. de agujeros Diámetro de pernos Diámetro del círculo del perno Aprox. peso librasKg O C X Y B r in. 1/2″ 3.5 0.44 1.19 0.62 0.9 0.12 4 0.62 1/2 2.38 1 mm. 88.9 11.2 30.2 15.7 22.9 3 15.7 12.7 60.5 0.5 in. 3/4″ 3.88 0.5 1.5 0.62 1.11 0.12 4 0.62 1/2 2.75 2 mm. 98.6 12.7 38.1 15.7 28.2 3 15.7 12.7 69.9 1 in. 1″ 4.25 0.56 1.94 0.69 1.38 0.12 4 0.62 1/2 3.12 2 mm. 108 14.2 49.3 17.5 35.1 3 15.7 12.7 79.2 1 in. 1 1/4″ 4.62 0.62 2.31 0.81 1.72 0.19 4 0.62 1/2 3.5 3 mm. 117.3 15.7 58.7 20.6 43.7 4.8 15.7 12.7 88.9 1 in. 1 1/2″ 5 0.69 2.56 0.88 1.97 0.25 4 0.62 1/2 3.88 3 mm. 127 17.5 65 22.4 50 6.4 15.7 12.7 98.6 1 in. 2″ 6 0.75 3.06 1 2.46 0.31 4 0.75 5/8 4.75 5 mm. 152.4 19.1 77.7 25.4 62.5 7.9 19.1 15.9 120.7 2 in. 2 1/2″ 7 0.88 3.56 1.12 2.97 0.31 4 0.75 5/8 5.5 7 mm. 177.8 22.4 90.4 28.4 75.4 7.9 19.1 15.9 139.7 3 in. 3″ 7.5 0.94 4.25 1.19 3.6 0.38 4 0.75 5/8 6 8 mm. 190.5 23.9 108 30.2 91.4 9.7 19.1 15.9 152.4 4 in. 3 1/2″ 8.5 0.94 4.81 1.25 4.1 0.38 8 0.75 5/8 7 11 mm. 215.9 23.9 122.2 31.8 104.1 9.7 19.1 15.9 177.8 5 in. 4″ 9 0.94 5.31 1.31 4.6 0.44 8 0.75 5/8 7.5 13 mm. 228.6 23.9 134.9 33.3 116.8 11.2 19.1 15.9 190.5 6 in. 5″ 10 0.94 6.44 1.44 5.69 0.44 8 0.88 3/4 8.5 15 mm. 254 23.9 163.6 36.6 144.5 11.2 22.4 19.1 215.9 7 in. 6″ 11 1 7.56 1.56 6.75 0.5 8 0.88 3/4 9.5 19 mm. 279.4 25.4 192 39.6 171.5 12.7 22.4 19.1 241.3 9 in. 8″ 13.5 1.12 9.69 1.75 8.75 0.5 8 0.88 3/4 11.75 30 mm. 342.9 28.4 246.1 44.5 222.3 12.7 22.4 19.1 298.5 14 in. 10″ 16 1.19 12 1.94 10.92 0.5 12 1 7/8 14.25 43 mm. 406.4 30.2 304.8 49.3 277.4 12.7 25.4 22.2 362 20 in. 12″ 19 1.25 14.38 2.19 12.92 0.5 12 1 7/8 17 64 mm. 482.6 31.8 365.3 55.6 328.2 12.7 25.4 22.2 431.8 29 in. 14″ 21 1.38 15.75 3.12 14.18 0.5 12 1.12 1 18.75 105 mm. 533.4 35.1 400.1 79.2 360.2 12.7 28.4 25.4 476.3 48 in. 16″ 23.5 1.44 18 3.44 16.19 0.5 16 1.12 1 21.25 140 mm. 596.9 36.6 457.2 87.4 411.2 12.7 28.4 25.4 539.8 64 in. 18″ 25 1.56 19.88 3.81 18.2 0.5 16 1.25 1 1/8 22.75 160 mm. 635 39.6 505 96.8 462.3 12.7 31.8 28.6 577.9 73 in. 20″ 27.5 1.69 22 4.06 20.25 0.5 20 1.25 1 1/8 25 195 mm. 698.5 42.9 558.8 103.1 514.4 12.7 31.8 28.6 635 88 in. 24″ 32 1.88 26.12 4.38 24.25 0.5 20 1.38 1 1/4 29.5 275 mm. 812.8 47.8 663.4 111.3 616 12.7 35.1 31.8 749.3 125 brida de acero forjado clase300 dimensiones
Tamaño nominal Diámetro exterior. de brida Grueso. de brida Diam. de cara elevada Diámetro del cubo en la base Diámetro del cubo en el punto de soldadura Longitud a través del cubo Número de agujeros Diam. de agujeros Diámetro de pernos Diámetro del círculo del perno Aprox. peso librasKg O C X Y B r in. 1/2″ 3.75 0.56 1.5 0.88 0.9 0.12 4 0.62 1/2 2.62 2 mm. 95.3 14.2 38.1 22.4 22.9 3 15.7 12.7 66.5 1 in. 3/4″ 4.62 0.62 1.88 1 1.11 0.12 4 0.75 5/8 3.25 3 mm. 117.3 15.7 47.8 25.4 28.2 3 19.1 15.9 82.6 1 in. 1″ 4.88 0.69 2.12 1.06 1.38 0.12 4 0.75 5/8 3.5 3 mm. 124 17.5 53.8 26.9 35.1 3 19.1 15.9 88.9 1 in. 1 1/4″ 5.25 0.75 2.5 1.06 1.72 0.19 4 0.75 5/8 3.88 4 mm. 133.4 19.1 63.5 26.9 43.7 4.8 19.1 15.9 98.6 2 in. 1 1/2″ 6.12 0.81 2.75 1.19 1.97 0.25 4 0.88 3/4 4.5 6 mm. 155.4 20.6 69.9 30.2 50 6.4 22.4 19.1 114.3 3 in. 2″ 6.5 0.88 3.31 1.31 2.46 0.31 8 0.75 5/8 5 7 mm. 165.1 22.4 84.1 33.3 62.5 7.9 19.1 15.9 127 3 in. 2 1/2″ 7.5 1 3.94 1.5 2.97 0.31 8 0.88 3/4 5.88 10 mm. 190.5 25.4 100.1 38.1 75.4 7.9 22.4 19.1 149.4 5 in. 3″ 8.25 1.12 4.62 1.69 3.6 0.38 8 0.88 3/4 6.62 13 mm. 209.6 28.4 117.3 42.9 91.4 9.7 22.4 19.1 168.1 6 in. 3 1/2″ 9 1.19 5.25 1.75 4.1 0.38 8 0.88 3/4 7.25 17 mm. 228.6 30.2 133.4 44.5 104.1 9.7 22.4 19.1 184.2 8 in. 4″ 10 1.25 5.75 1.88 4.6 0.44 8 0.88 3/4 7.88 22 mm. 254 31.8 146.1 47.8 116.8 11.2 22.4 19.1 200.2 10 in. 5″ 11 1.38 7 2 5.69 0.44 8 0.88 3/4 9.25 28 mm. 279.4 35.1 177.8 50.8 144.5 11.2 22.4 19.1 235 13 in. 6″ 12.5 1.44 8.12 2.06 6.75 0.5 12 0.88 3/4 10.62 39 mm. 317.5 36.6 206.2 52.3 171.5 12.7 22.4 19.1 269.7 18 in. 8″ 15 1.62 10.25 2.44 8.75 0.5 12 1 7/8 13 58 mm. 381 41.1 260.4 62 222.3 12.7 25.4 22.2 330.2 26 in. 10″ 17.5 1.88 12.62 3.75 10.92 0.5 16 1.12 1 15.25 91 mm. 444.5 47.8 320.5 95.3 277.4 12.7 28.4 25.4 387.4 41 in. 12″ 20.5 2 14.75 4 12.92 0.5 16 1.25 1 1/8 17.75 140 mm. 520.7 50.8 374.7 101.6 328.2 12.7 31.8 28.6 450.9 64 in. 14″ 23 2.12 16.75 4.38 14.18 0.5 20 1.25 1 1/8 20.25 190 mm. 584.2 53.8 425.5 111.3 360.2 12.7 31.8 28.6 514.4 86 in. 16″ 25.5 2.25 19 4.75 16.19 0.5 20 1.38 1 1/4 22.5 250 mm. 647.7 57.2 482.6 120.7 411.2 12.7 35.1 31.8 571.5 113 in. 18″ 28 2.38 21 5.12 18.2 0.5 24 1.38 1 1/4 24.75 295 mm. 711.2 60.5 533.4 130 462.3 12.7 35.1 31.8 628.7 134 in. 20″ 30.5 2.5 23.12 5.5 20.25 0.5 24 1.38 1 1/4 27 370 mm. 774.7 63.5 587.2 139.7 514.4 12.7 35.1 31.8 685.8 168 in. 24″ 36 2.75 27.62 6 24.25 0.5 24 1.62 1 1/2 32 550 mm. 914.4 69.9 701.5 152.4 616 12.7 41.1 38.1 812.8 249 brida de acero forjado clase600 dimensiones
Tamaño nominal Diámetro exterior. de brida Grueso. de brida Diam. de cara elevada Diámetro del cubo en la base Diámetro del cubo en el punto de soldadura Longitud a través del cubo Número de agujeros Diam. de agujeros Diámetro de pernos Diámetro del círculo del perno Aprox. peso librasKg O C X Y B r in. 1/2″ 3.75 0.56 1.5 0.88 0.9 0.12 4 0.62 1/2 2.62 2 mm. 95.3 14.2 38.1 22.4 22.9 3 15.7 12.7 66.5 1 in. 3/4″ 4.62 0.62 1.88 1 1.11 0.12 4 0.75 5/8 3.25 3 mm. 117.3 15.7 47.8 25.4 28.2 3 19.1 15.9 82.6 1 in. 1″ 4.88 0.69 2.12 1.06 1.38 0.12 4 0.75 5/8 3.5 4 mm. 124 17.5 53.8 26.9 35.1 3 19.1 15.9 88.9 2 in. 1 1/4″ 5.25 0.81 2.5 1.12 1.72 0.19 4 0.75 5/8 3.88 5 mm. 133.4 20.6 63.5 28.4 43.7 4.8 19.1 15.9 98.6 2 in. 1 1/2″ 6.12 0.88 2.75 1.25 1.97 0.25 4 0.88 3/4 4.5 7 mm. 155.4 22.4 69.9 31.8 50 6.4 22.4 19.1 114.3 3 in. 2″ 6.5 1 3.31 1.44 2.46 0.31 8 0.75 5/8 5 9 mm. 165.1 25.4 84.1 36.6 62.5 7.9 19.1 15.9 127 4 in. 2 1/2″ 7.5 1.12 3.94 1.62 2.97 0.31 8 0.88 3/4 5.88 12 mm. 190.5 28.4 100.1 41.1 75.4 7.9 22.4 19.1 149.4 5 in. 3″ 8.25 1.25 4.62 1.81 3.6 0.38 8 0.88 3/4 6.62 15 mm. 209.6 31.8 117.3 46 91.4 9.7 22.4 19.1 168.1 7 in. 3 1/2″ 9 1.38 5.25 1.94 4.1 0.38 8 1 7/8 7.25 20 mm. 228.6 35.1 133.4 49.3 104.1 9.7 25.4 22.2 184.2 9 in. 4″ 10.75 1.5 6 2.12 4.6 0.44 8 1 7/8 8.5 36 mm. 273.1 38.1 152.4 53.8 116.8 11.2 25.4 22.2 215.9 16 in. 5″ 13 1.75 7.44 2.38 5.69 0.44 8 1.12 1 10.5 61 mm. 330.2 44.5 189 60.5 144.5 11.2 28.4 25.4 266.7 28 in. 6″ 14 1.88 8.75 2.62 6.75 0.5 12 1.12 1 11.5 78 mm. 355.6 47.8 222.3 66.5 171.5 12.7 28.4 25.4 292.1 35 in. 8″ 16.5 2.19 10.75 3 8.75 0.5 12 1.25 1 1/8 13.75 110 mm. 419.1 55.6 273.1 76.2 222.3 12.7 31.8 28.6 349.3 50 in. 10″ 20 2.5 13.5 4.38 10.92 0.5 16 1.38 1 1/4 17 170 mm. 508 63.5 342.9 111.3 277.4 12.7 35.1 31.8 431.8 77 in. 12″ 22 2.62 15.75 4.62 12.92 0.5 20 1.38 1 1/4 19.25 200 mm. 558.8 66.5 400.1 117.3 328.2 12.7 35.1 31.8 489 91 in. 14″ 23.75 2.75 17 5 14.18 0.5 20 1.5 1 3/8 20.75 250 mm. 603.3 69.9 431.8 127 360.2 12.7 38.1 34.9 527.1 113 in. 16″ 27 3 19.5 5.5 16.19 0.5 20 1.62 1 1/2 23.75 365 mm. 685.8 76.2 495.3 139.7 411.2 12.7 41.1 38.1 603.3 166 in. 18″ 29.25 3.25 21.5 6 18.2 0.5 20 1.75 1 5/8 25.75 435 mm. 743 82.6 546.1 152.4 462.3 12.7 44.5 41.3 654.1 197 in. 20″ 32 3.5 24 6.5 20.25 0.5 24 1.75 1 5/8 28.5 570 mm. 812.8 88.9 609.6 165.1 514.4 12.7 44.5 41.3 723.9 259 in. 24″ 37 4 28.25 7.25 24.25 0.5 24 2 1 7/8 33 810 mm. 939.8 101.6 717.6 184.2 616 12.7 50.8 47.6 838.2 367
Productos relacionados
¡Esperamos poder trabajar con usted!
Tanto si tiene especificaciones precisas como si solo tiene una idea, BAFAW está disponible las 24 horas del día, los 7 días de la semana, para convertir sus necesidades de tuberías en una realidad fiable.
